O que são ferramentas de instalação de cabos subterrâneos e como elas melhoram a eficiência do projeto?

Resumo

As redes subterrâneas de energia e comunicação estão a expandir-se rapidamente à medida que as cidades procuram infra-estruturas mais seguras, mais fiáveis ​​e visualmente mais limpas. No centro desta transformação estãoFerramentas de instalação de cabos subterrâneos, que determinam não apenas a velocidade de construção, mas também a segurança, a longevidade dos cabos e o desempenho do sistema a longo prazo. Este artigo explora todo o ecossistema de ferramentas de instalação de cabos subterrâneos, incluindo variações expandidas por palavras-chave, como ferramentas de tração de cabos subterrâneos, equipamentos de colocação de cabos, sistemas de rodder de dutos, guinchos, rolos e dispositivos de monitoramento de tensão. Com base nas práticas da indústria e na lógica de engenharia, explicamos como estas ferramentas funcionam, onde são aplicadas e como selecioná-las de forma responsável, de acordo com os padrões EEAT modernos. A discussão é informada pela experiência em fabricação deEquipamento de energia elétrica Co. de Ningbo Lingkai, Ltd.e concentra-se no valor prático em vez de em afirmações promocionais.

Índice

• Compreendendo as ferramentas de instalação de cabos subterrâneos
• Por que a instalação subterrânea exige equipamentos especializados
• Palavras-chave expandidas e categorias de ferramentas explicadas
• Tipos principais de ferramentas de instalação de cabos subterrâneos
• Como essas ferramentas melhoram a segurança e a integridade dos cabos
• Critérios de seleção para diferentes cenários de projetos
• Tabela de comparação de ferramentas de instalação comuns
• Aplicações e casos de uso da indústria
• Considerações EEAT na fabricação e uso de ferramentas
• Perguntas frequentes
• Conclusão e próximos passos

Compreendendo as ferramentas de instalação de cabos subterrâneos

Ferramentas de instalação de cabos subterrâneos referem-se a um grupo especializado de dispositivos mecânicos e hidráulicos projetados para guiar, puxar, proteger e tensionar cabos elétricos ou de comunicação instalados abaixo do nível do solo. Ao contrário das ferramentas de amarração suspensas, os sistemas subterrâneos operam em ambientes confinados, como dutos, conduítes, valas e túneis.

Essas ferramentas são projetadas para gerenciar atrito, raio de curvatura, tensão de tração e precisão de alinhamento. Ferramentas inadequadas podem resultar em danos ao revestimento do cabo, falha no isolamento ou envelhecimento prematuro, tornando a seleção da ferramenta uma decisão crítica de engenharia, em vez de uma reflexão logística tardia.

Por que a instalação subterrânea exige equipamentos especializados

A instalação de cabos subterrâneos apresenta desafios que estão ausentes em sistemas aéreos. Estes incluem rotas invisíveis, coeficientes de atrito mais elevados, pontos de acesso limitados e requisitos de segurança mais rigorosos. As ferramentas de instalação de cabos subterrâneos são projetadas especificamente para resolver esses problemas.

• Visibilidade reduzida e opções de correção limitadas após o início da instalação
• Maior estresse mecânico devido ao atrito e dobras do duto
• Maior risco de danos térmicos e relacionados à umidade nos cabos
• Regulamentações ambientais e de segurança urbana mais rigorosas

Palavras-chave expandidas e categorias de ferramentas explicadas

Para compreender totalmente o escopo das ferramentas de instalação de cabos subterrâneos, é útil expandir a terminologia comumente usada na indústria. Essas variações geralmente descrevem funções em vez de produtos totalmente separados.

• Ferramentas para puxar cabos subterrâneos
• Equipamento de colocação de cabos para sistemas subterrâneos
• Guinchos de cabo e máquinas puxadoras
• Sistemas de rodder de duto e conduíte
• Rolos de cabos para entrada de valas e dutos
• Dispositivos de controle e monitoramento de tensão

Tipos principais de ferramentas de instalação de cabos subterrâneos

• Guinchos de cabo– Fornece força de tração controlada para instalações de longa distância
• Rodders de duto– Usado para guiar linhas piloto através de conduítes antes de puxar o cabo

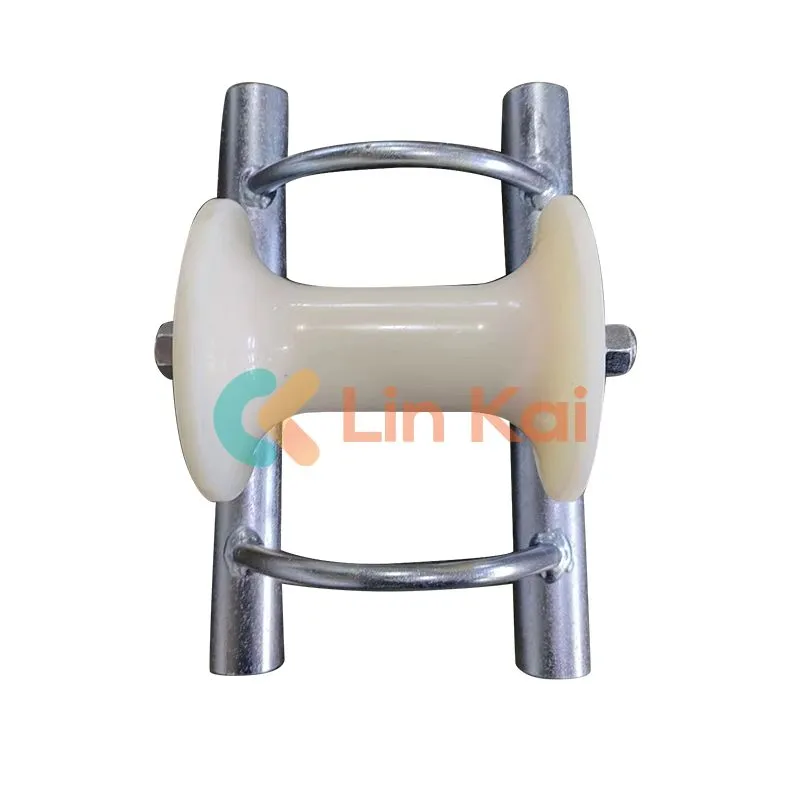

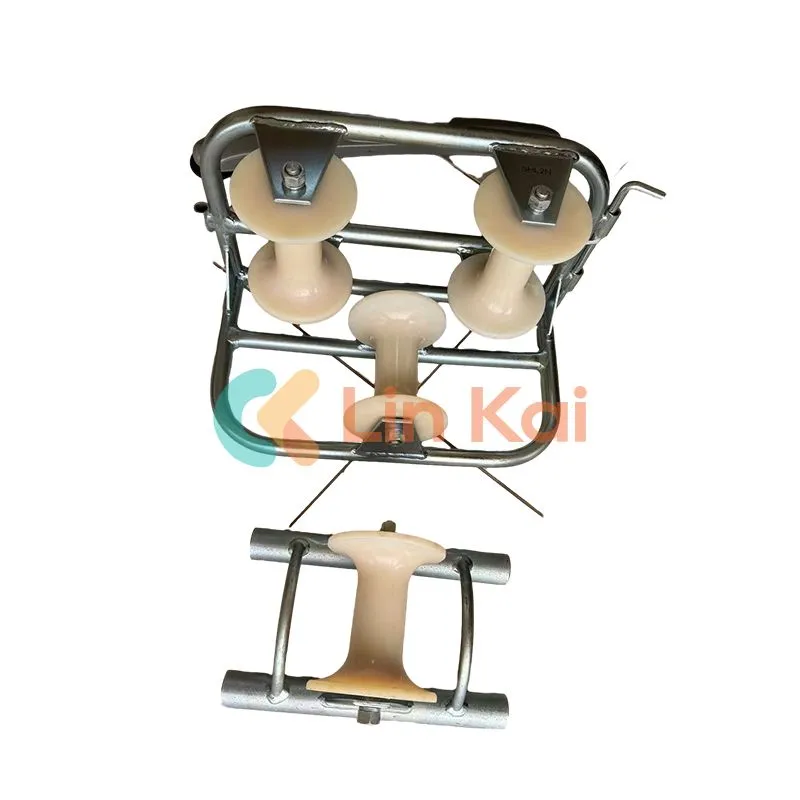

• Rolos de cabo– Reduza o atrito e proteja as bainhas dos cabos nos pontos de entrada e saída
• Puxando Apertos– Prenda os cabos uniformemente durante trações tensionadas
• Medidores de tensão– Monitore a força de tração para evitar exceder os limites do cabo

Como essas ferramentas melhoram a segurança e a integridade dos cabos

• O menor manuseio manual reduz o risco de lesões
• A tensão controlada evita o estiramento do condutor
• O raio de curvatura otimizado protege as camadas de isolamento
• O atrito reduzido minimiza o acúmulo de calor durante a tração

Critérios de seleção para diferentes cenários de projetos

• Diâmetro e peso do cabo
• Comprimento da rota e número de curvas
• Material do duto e condição da superfície interna
• Restrições de instalação urbana versus rural

Tabela de comparação de ferramentas de instalação comuns

Aplicações e casos de uso da indústria

• Redes urbanas de distribuição de energia
• Conexões de redes de energia renovável
• Infraestrutura de plantas industriais
• Sistemas de telecomunicações e fibra óptica

Considerações EEAT na fabricação e uso de ferramentas

Do ponto de vista da EEAT, as ferramentas de instalação de cabos subterrâneos devem ser apoiadas por experiência verificável, processos de fabricação transparentes e desempenho comprovado em campo. Fabricantes comoEquipamento de energia elétrica Co. de Ningbo Lingkai, Ltd.alinhe o design do produto com os padrões internacionais de instalação e os requisitos de engenharia do mundo real.

Perguntas frequentes

O que determina a força de tração correta para cabos subterrâneos?

A força de tração é determinada pelo peso do cabo, comprimento do duto, coeficiente de atrito e número e raio das curvas. Na prática, os instaladores usam monitoramento de tensão e cálculos de rota para manter a tração de cargas dentro dos limites permitidos pelo fabricante do cabo.

Como escolho entre um guincho de cabrestante e um guincho de tambor?

Um guincho cabrestante geralmente é preferido quando você precisa de tração contínua com bom controle e a capacidade de gerenciar trações longas usando um laço de corda sistema. Guinchos de tambor são comuns quando você deseja que o cabo de tração seja armazenado no próprio tambor. Sua decisão deve considerar o layout do site, o comprimento do pull, necessidades de gerenciamento de linha e como você planeja controlar a tensão.

Eu realmente preciso de um duto rodder ou posso apenas pescar uma linha no conduíte?

Para conduítes curtos, limpos e retos, a pesca manual com linha pode funcionar. Mas um duto rodder (sistema de conduíte) é muito mais confiável por mais tempo trechos, dutos mais antigos ou rotas com múltiplas curvas. Reduz tentativas e erros, diminui o tempo de trabalho e ajuda a evitar danos causados ​​por puxões improvisados.

Qual é a diferença entre alças para puxar cabos, meias de malha e conectores giratórios?

As alças de tração (meias de malha) distribuem a carga por uma seção mais longa da capa do cabo para reduzir o estresse localizado. Os conectores giratórios ficam entre o puxando a linha e a empunhadura para reduzir a torção, o que é importante ao puxar em curvas ou quando a corda pode girar. Usados juntos, eles podem proteger integridade do cabo e qualidade da instalação.

Como os rolos de cabos podem evitar danos aos cabos nos pontos de entrada dos dutos?

Os pontos de entrada são áreas de alto risco porque o cabo transita do espaço livre para um duto confinado. Os rolos guiam o cabo suavemente, reduzindo a capa abrasão e manter um raio de curvatura mais seguro. Isto é especialmente importante para cabos MT/HV pesados ​​ou quando a rota muda imediatamente após a entrada.

Quando devo usar lubrificante e que tipo é apropriado?

O lubrificante é comumente usado quando se espera que o atrito seja alto: dutos longos, curvas múltiplas, interiores de conduítes ásperos ou diâmetros de cabos maiores. Use um lubrificante de tração aprovado para cabos, compatível com o material da capa do cabo e com os requisitos ambientais locais. Evite lubrificantes “genéricos” que pode degradar jaquetas ou deixar resíduos.

Como posso estimar o atrito e a tensão antes do início da tração?

Uma avaliação pré-tração normalmente inclui mapeamento de rotas, contagem de dobras, inspeção de conduítes e um método de estimativa de tensão (geralmente baseado no peso do cabo, suposições de atrito e multiplicadores de curvatura). Para extrações de maior risco, as equipes podem combinar essas estimativas com medições de tensão em tempo real durante a instalação para validar suposições e evitar sobrecarga.

Quais ferramentas ajudam a manter o raio de curvatura mínimo durante a instalação?

O raio de curvatura é protegido através da seleção adequada dos rolos, rolos de canto onde ocorrem mudanças de direção e métodos de tração controlados que evitam movimentos repentinos. idiotas. Para cabos sensíveis, os instaladores podem adicionar guias de raio ou usar roldanas projetadas para manter raios maiores, reduzindo o risco de danos ao condutor interno e danos no isolamento.

Como posso saber se o duto está desobstruído antes de puxar o cabo?

As etapas comuns incluem hastear o duto, puxar um mandril (para confirmar a folga interna) e usar uma linha de tração de teste. Em ambientes desafiadores, as equipes podem use ferramentas de inspeção de dutos, como câmeras de conduítes. Confirmar antecipadamente a condição do duto é uma das maneiras mais simples de evitar paradas no meio da tração e danos aos cabos.

O que é uma “linha piloto” e por que é importante?

Uma linha piloto é a linha inicial leve colocada através de um duto para estabelecer um caminho para puxar cordas mais fortes e, eventualmente, o próprio cabo. Um bem definido A linha piloto reduz a incerteza da instalação, permite elevações escalonadas de força e ajuda a manter a tração final do cabo controlada e previsível.

Como posso reduzir o risco de torção do cabo ou “saca-rolhas” durante uma puxada?

O risco de torção é reduzido usando conectores giratórios, mantendo o cabo de tração alinhado, gerenciando o desenrolamento corretamente e evitando a rotação do cabo. Puxão controlado a velocidade também é importante. Se a torção for ignorada, ela pode se traduzir em estresse interno e possíveis problemas de desempenho a longo prazo.

Quais ferramentas de instalação de cabos subterrâneos são mais importantes para trações de longa distância?

Para trabalhos de longa distância, o sistema central geralmente inclui um guincho de tamanho adequado, monitoramento de tensão calibrado, cabo de tração de alta qualidade, garras e articulações corretas, e ferramentas de gerenciamento de atrito, como rolos e lubrificantes. Muitos projetos também se beneficiam de práticas de planejamento de rotas e de retiradas escalonadas para manter as cargas dentro de limites seguros.

Que documentação um fornecedor de ferramentas confiável deve fornecer?

Procure especificações claras (cargas nominais, materiais, dimensões), instruções de operação, orientações de manutenção e informações de garantia de qualidade. Fabricantes comoEquipamento de energia elétrica Co. de Ningbo Lingkai, Ltd.normalmente oferecem suporte a ferramentas com documentação técnica que ajuda os empreiteiros a selecionar e usar equipamentos de maneira responsável, o que se alinha bem com as expectativas da EEAT em termos de transparência e experiência.

Como faço a manutenção das ferramentas de instalação de cabos subterrâneos para prolongar a vida útil?

A manutenção básica inclui limpeza após o uso (especialmente resíduos de lubrificante), verificação dos rolos quanto à rotação suave, inspeção das garras quanto a fios quebrados, verificação do guincho componentes e sistemas de freio e armazenar ferramentas secas para evitar corrosão. As inspeções de rotina também reduzem o risco de falhas em operações de alta carga.

É possível reutilizar cordas e alças com segurança?

Muitas vezes sim, mas somente após inspeção. Os cabos devem ser verificados quanto a abrasão, seções achatadas, contaminação ou fibras quebradas. As garras devem ser inspecionadas quanto a danos e precisão de montagem. As políticas de reutilização devem seguir as orientações do fabricante e os protocolos de segurança do local de trabalho, especialmente ao puxar cabos mais pesados ​​ou de maior tensão.

Conclusão e próximos passos

As ferramentas de instalação de cabos subterrâneos são essenciais para projetos de infraestrutura modernos, influenciando a eficiência, a segurança e a confiabilidade a longo prazo. A escolha das ferramentas e dos parceiros certos reduz significativamente o risco operacional.

Se você estiver avaliando equipamentos para projetos de cabos subterrâneos ou precisar de orientação técnica personalizada,Contate-nospara discutir soluções projetadas para condições reais de instalação.
