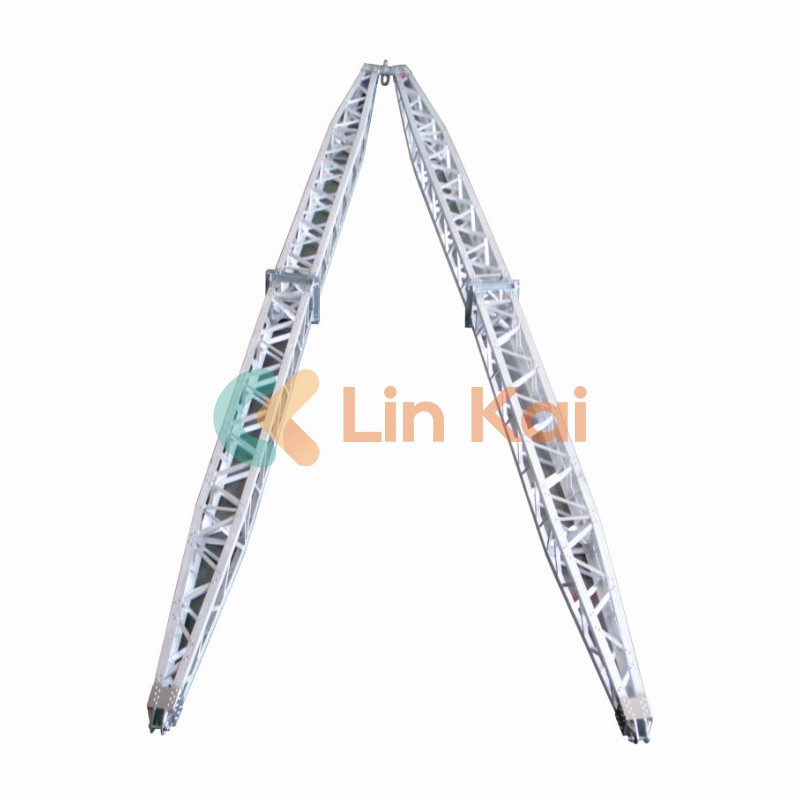

UmPólo de gin de treliça em forma de umaé uma estrutura de elevação temporária e projetada usada para elevar, posicionar e instalar postes, torres e equipamentos associados durante a linha de transmissão, a ereção da estrutura de telecomunicações e da utilidade. Ao contrário dos postes de gin tubulares ou tubulares, o design da rede em forma de A utiliza uma estrutura aberta e triangulada que combina alta resistência, baixo peso e rigidez torcional. Essa configuração o torna particularmente adequado para levantar e elevar seções de torre inteira, assembléias de antena, armários cruzados e componentes similares, onde são necessários levantamentos controlados, guiados e uma pegada compacta no local. Os fabricantes geralmente oferecem postes de gin de rede em forma de alumínio e variantes de aço com alumínio e alto tensil para equilibrar a portabilidade, força e resistência à corrosão.

Na prática, o pólo de gin de treliça em forma de A está ancorado na base da estrutura ou próximo à estrutura e conectado à seção que deve ser erguida; guinchos, blocos de arrebatamento e manipulação controlada são usados ​​para levantar e girar a seção no lugar. Como o pólo de gin atua como um braço de alavanca controlado e um ponto de jacte, reduz a necessidade de grandes guindastes móveis em locais remotos ou restritos e, portanto, é uma solução comum para transmissão, distribuição e ereção remota da torre de telecomunicações. A técnica é amplamente documentada em procedimentos de campo e POPs para construção de linhas e trabalho de torre.

Como funciona (design, parâmetros -chave e o que especificar quando você compra)

Como um pólo de gin de treliça em forma de uma forma traduz um pequeno guincho em um elevador seguro e previsível? Na sua essência, o pólo de gim converte força de guincho de tração em um momento sobre o ponto de articulação na conexão base. A geometria da treliça em forma de A mantém o material fino e leve enquanto usa membros triangulados para resistir à flexão e torção, distribuindo cargas através de várias pernas e nós de suporte em vez de um único tubo. O conjunto superior/cabeça é projetado para aceitar diferentes anexos (cabeça fixa, cabeça de subida, cabeça de uso duplo) e blocos de equipamento, permitindo que o poste de gin seja correspondido ao perfil de elevação da seção da torre.

Abaixo está uma tabela concisa de parâmetros técnicos que as equipes de compras e os engenheiros de sites geralmente usam para comparar os modelos de gin de gin de rede de uma forma. Esses são campos representativos e intervalos típicos-os valores exatos variam de acordo com o fabricante e o modelo; portanto, sempre solicite certificados específicos do modelo, relatórios de teste e gráficos de carga.

O que você deve insistir nos dados de fábrica e documentos de entrega? Solicite sempre: relatórios de teste de material certificado (tração, rendimento), desenhos dimensionais, um gráfico de carga do fabricante (incluindo capacidade de elevação em diferentes ângulos), registros de soldagem/rebite, se aplicável, certificados de teste para bloqueios de guinchos/snatch fornecidos e um manual de inspeção e manutenção por escrito. Esses documentos preenchem a lacuna entre uma especificação genérica e a capacidade de trabalho segura real do pólo de gin no seu site.

Como corresponder a um pólo de gin com os requisitos do seu site-uma lista de verificação curta incorporada no fluxo de trabalho técnico: determine o peso da seção erguida e o centro de gravidade, defina pontos de ancoragem disponíveis e geometria da base, calcule o momento necessário (o braço de alavanca de alavanca do guincho) e selecione um pólo de gin com capacidade publicada no ângulo de trabalho que você usará. Quando as alturas da torre ou as cargas de vento/gelo empurram o envelope, atualize para modelos de maior capacidade ou uma série reforçada de aço, projetada para serviço pesado. Os gráficos de carga do fabricante e os padrões relevantes do pólo de gin devem ser usados ​​para validar sua seleção.

Por que escolher um poste de gin de treliça em forma de A

Por que os contratados experientes escolhem o poste de gin de treliça em forma de A em vez de alternativas? As razões se enquadram nas categorias operacionais, logísticas e de segurança.

Primeiro, eficiência operacional: a rede A produz uma excelente proporção de força / peso. Comparados com os pólos de gin tubular único de torque de elevação comparável, as seções da treliça são mais leves para o transporte e mais fáceis de montar, reduzindo as horas do homem durante a mobilização. Os membros triangulados resistem à flambagem torcional quando o pólo trabalha em ângulos off-vertical durante uma sequência elevada, o que significa um elevador mais firme e controlável.

Segundo, adaptabilidade do local: os postes de gin de treliça em forma de A geralmente vêm em seções modulares que são fixadas ou aparafusadas. Essa modularidade permite que as equipes adaptem a altura montada às restrições do local, diminuindo a necessidade de um guindaste de grandes dimensões ou um segundo guindaste. Em muitos projetos de transmissão rurais ou montanhosos, essa simplificação logística se traduz em grandes custos e economia de cronograma.

Terceiro, Alinhamento de Segurança e Regulamentação: Projeto e Uso de Pólos de Gin são abordados em padrões da indústria e procedimentos aceitos (por exemplo, orientação do pólo de gin TIA/ANSI e documentos IEEE que descrevem limites e protocolos de teste para postes de Gin usados ​​no trabalho de comunicação e transmissão). As equipes de campo devem seguir um POP escrito que abrange a configuração de equipamento, o design da âncora, as linhas de tags, as zonas de exclusão, a inspeção pré-elevada e os procedimentos de abaixamento de emergência. Várias jurisdições incorporam esses padrões em regulamentos locais ou regras do empregador para o trabalho de torre. O uso de equipamentos construídos para padrões reconhecidos e operado para os POPs documentados reduz o risco e fornece clareza legal e de seguro no caso de um incidente.

Considerações críticas de segurança (o que controlar em cada elevador): não exceda as capacidades nominal no ângulo de trabalho fornecido; Garanta que alfinetes e prendedores sejam classificados e protegidos; Verifique se os freios de guincho e os blocos de arrebatamento estão em condições certificadas; monitorar a velocidade do vento e suspender os elevadores quando as rajadas ameaçam a estabilidade; e planeje um caminho de redução controlado, caso o guincho primário falhe. Muitos manuais de fornecedores e POPs do site também requerem registros de teste de carga e inspeção visual antes de usar primeiro em um site. Esses controles práticos seguem os mesmos princípios encontrados nos POPs publicados para operações de pólo de gin.

Como reduzir o risco de humanos e equipamentos: atribua um único supervisor de elevação competente com autoridade sobre o elevador, comunique o plano de elevação e sinaliza a todo o pessoal, coloque zonas de exclusão e mantenha os trabalhadores não essenciais bem limpo. As listas de verificação pré-elevadoras devem incluir a verificação dos torques de montagem do fabricante/torques de pinos, ângulos de manipulação, classificações de manilha e estabilidade de âncora. Onde estiver disponível, use guinchos ou células de carga monitorados por torque para registrar ativamente a força de elevação e evitar sobrecargas inadvertidas. Esses controles são diretos, mas fazem a diferença entre elevadores de rotina e incidentes que causam excedentes de tempo de inatividade e custos.

Nó 4 - Duas perguntas comuns (perguntas e respostas) e fechar com a marca e contato

P: Como sei qual tipo de cabeça (Upinging vs Fixed) preciso para o meu pedido de pólo de gin?
R: Escolha uma cabeça elevada se a operação exigir uma seção de torre completa da horizontal para a vertical (a cabeça elevadora permite articulação controlada e geralmente integra um sistema de giro ou pin giratório), escolha uma cabeça fixa se você apenas levantar verticalmente ou usar o pólo de gin como ponto de elevação estática; Se o trabalho do site combinar as duas tarefas, especifique uma cabeça de uso duplo para que o mesmo pólo de gin suporta elevadores verticais e operações de elevação sem adaptação de campo-sempre verifique o gráfico de carga do fabricante para a configuração da cabeça selecionada.

P: Que inspeções e manutenção de rotina manterão um poste de gin de treliça seguro por anos?
A: Inspect before each use (check rivets/bolts, look for hairline cracks or corrosion in members, verify pin engagement and safety clips, test winch brakes and rope condition), perform a documented annual structural inspection (including nondestructive testing on high-stress welds or pin holes if required by your QA program), replace shackles and wire rope at the signs of wear per manufacturer guidance, and follow the supplied maintenance manual and Cronograma de teste de carregamento para que toda unidade entregue mantenha sua capacidade de elevação certificada. Mantenha os registros de inspeção para demonstrar a devida diligência aos clientes e autoridades de segurança.

Em conclusão, o pólo de gin de treliça em forma de A é uma ferramenta comprovada e eficiente para erguer os postes de transmissão, torres de telecomunicações e estruturas semelhantes onde mobilidade, controle e uma relação força / peso favorável são prioridades. Suas opções de modularidade, tipo de cabeça e gráficos de carga documentados tornam simples corresponder a um modelo às necessidades do seu site; Sua prática de design e operacional se alinham aos padrões e POPs estabelecidos usados ​​em toda a indústria. Para as equipes que avaliam as opções, pesa o custo total do ciclo de vida (compras, transporte, horas da tripulação para montagem e manutenção) em vez de comprar o preço-é aí que os sistemas de treliça em forma de A geralmente mostram vantagem. Para compras profissionais e suporte técnico em postes de gin de treliça em forma de uma forma, considere as linhas de produtos projetadas de Lingkai; Seus modelos estão disponíveis com documentação técnica completa, gráficos de carga e suporte pós-venda.Contate-nosPara folhas de modelos, certificados de fábrica e uma consulta de seleção específica do site-nossa equipe responderá com propostas detalhadas e opções de entrega.
